VENTILATOR UKRSNOG PROTOKA:
kompletan vodič za tipove, specifikacije i aplikacije
Sve što inženjeri i timovi za nabavku trebaju znati o ventilatorima s poprečnim protokom (tangencijskim ventilatorima) - od principa rada i ključnih specifikacija do odabira{1}}specifične aplikacije.
Ventilator s poprečnim protokom – koji se također naziva tangencijalni ventilator, poprečni ventilator ili ventilator s poprečnim protokom – je tip ventilatora koji karakterizira njegov dugi, cilindrični impeler opremljen s više naprijed-zakrivljenih lopatica. Za razliku od aksijalnih ventilatora (koji pomiču zrak paralelno s osovinom) ili centrifugalnih ventilatora (koji zrak izbacuju radijalno prema van), ventilator s poprečnim strujanjem uvlači zrak s jedne strane radnog kola i izbacuje ga sa suprotne strane - sve unutar iste ravni i okomito na os rotacije.
Gledano sa strane, impeler nalikuje izduženom kotaču hrčka ili ručnom kolutu kosilice. Ova geometrija omogućava ventilatoru da generiše širok, debeo, ujednačen tok zraka po cijeloj dužini svog izlaznog otvora - karakteristiku koju nijedan drugi tip ventilatora ne može ponoviti u tankom obliku.
U praktičnom smislu:Ako trebate gurati konzistentan sloj zraka kroz dugačak, uski otvor - kao što je otvor klima uređaja podijeljenog-tipa, vrata zračne zavjese ili ravni{2}}grijač -, ventilator s poprečnim protokom je jedinstveno pogodan za tiho i efikasno obavljanje posla.
AC Cross Flow Ventilator
Cenovno{0}}stabilni AC tangencijalni ventilatori za uređaje napajane iz mreže{1}}, opremu za grijanje, rashladne uređaje i-OEM sisteme velike zapremine.
Standardni rad na 230V/50Hz održava električnu integraciju jednostavnom. Opcije zasjenjenog- pola ili PSC motora podržavaju pouzdan rad fiksne{4}} brzine. Brzina se može prilagoditi smanjenim naponom ili višestrukim namotajima.
DC unakrsni ventilator
Niskonaponski{0}}ventilatori s poprečnim protokom za preciznu kontrolu, nisku razinu buke i kompaktne HVAC ili elektronske sisteme hlađenja.
12V i 24V DC verzije odgovaraju upravljačkoj-opremi OEM-a. DC motori bez četkica koriste tehnologiju 3-faznog pogona za efikasan, tih rad. Brzina se može kontrolirati 0-10V DC ili PWM signalima.
EC ventilator sa poprečnim protokom
Visoko{0}}efikasni EC tangencijalni puhači za opremu sa promjenjivom{1}}brzinom koja još uvijek zahtijeva direktan ulaz naizmjenične struje.
230V 50/60Hz ulaz uklanja potrebu za odvojenim DC napajanjem.EC motori kombinuju visoku efikasnost sa preciznom kontrolom brzine.Kontrola se može upravljati putem 0-10V DC ili PWM signala.
ODABIR PO MOTORU I NAČINU UPRAVLJANJA,
NE SAMO PO OBLIKU
Stavljanje AC, DC i EC opcija na istu stranicu smanjuje-i-nazad i pretvara nejasne zahtjeve za cijenu u inženjerske upite: napon, protok zraka, način upravljanja i ograničenja primjene.
Cijena-stabilna za-opremu velike količine
Tipično napajanje uključuje 230V/50Hz i 120V/60Hz. AC ventilatori sa poprečnim protokom odgovaraju komercijalnoj kuhinjskoj opremi, hlađenju pećnica i proizvodima na -pogon. Osnovna adaptacija brzine se može obaviti putem namotaja ili regulacije napona.
Kontrola niskog{0}}napona sa preciznim podešavanjem brzine
Tipično napajanje uključuje 12V i 24V DC. DC i BLDC ventilatori sa unakrsnim protokom odgovaraju HVAC kontrolama, BMS interfejsima, ormarićima, toplotnim-testiranjem opterećenja data centra i opremi sa strogim ciljevima buke.
Visoka efikasnost i kontrola{0}}na nivou sistema
EC tangencijalni ventilatori su prikladni za-uštede energije, varijabilne-brzine i veće-povratne-pritiske. Opcije mogu uključivati 0-10V, PWM, tach izlaz ili integrisanu kontrolu radi pojednostavljenja šireg sistema.
Ventilatori sa poprečnim protokom zauzimaju jedinstvenu i u velikoj mjeri nezamjenjivu nišu: ravnomjeran, laminarni, -široki protok zraka iz tankog, izduženog pakovanja. Koristite ovu matricu odluka da brzo potvrdite svoj izbor:
PODACI ODABRA KOJI SE PRIKUPLJAJU PRIJE CIJETA
Kontrolna lista se pretvara bolje od generičkog kontakt dugmeta. Pokazuje inženjerima da razumijete njihova ograničenja i pomaže im da pruže korisne podatke u jednom prolazu.
Cilj protoka vazduha
Potreban protok vazduha, dozvoljeni statički pritisak, rastojanje vazduha, širina pokrivanja i da li ventilator duva preko izmenjivača toplote ili grejnog elementa.
Mehanički omotač
Prečnik radnog kola, ukupna dužina ventilatora, dužina izlaza. ograničenje visine, rupe za montažu, štitnici za prste, nosači i kut kućišta protoka vazduha od 90 stepeni/180 stepeni.
Električni ulaz
230V/50Hz, 120V/60Hz, 12V DC, 24V DC, 230V EC, 400V, ili prilagođeni zahtjevi napona.
Metoda kontrole
Fiksna brzina, namotaji, kontrola napona, 0-10V, PWM, tach izlaz, termostat ili kontrola sistema zasnovana na senzorima.
Radno okruženje
Normalna temperatura, visoka temperatura., vlažnost, masnoća, hlađenje, mobilne vibracije, toplinski{1}}utovarni stalci, transformatorske sobe i slična ograničenja.
Zahtjevi za pouzdanost
Vrsta ležaja, ciljni vijek trajanja, ograničenje buke, potrebe za certificiranjem{0}}, ispitivanje uzorka, ubrzano testiranje vijeka trajanja i konzistentnost proizvodnje.
Inženjerska dokumentacija
Podaci, 2D crteži. 3D CAD. dijagrami ožičenja, napomene o instalaciji, uzorci izvještaja o ispitivanju, certifikati i izjave o usklađenosti.
MODELI I SPECIFIKACIJE VENTILATORA UKRSNOG PROTOKA
Pregledajte asortiman Blauberg cross fow ventilatora prema tipu motora, naponu, strujanju zraka, pritisku, nivou buke i
ugradne dimenzije.
Pregled ventilatora sa poprečnim protokom
Ventilatori sa poprečnim protokom koriste cilindrično radno kolo sa više-lopatica da isporuče široku, ujednačenu zračnu zavjesu pri relativno niskom statičkom pritisku. Ravna struktura je prikladna za kompaktno HVAC, uređaje, zračne zavjese, hlađenje elektronike i druge uske prostore za instalaciju.
Raspon tipki
- maksimalni protok vazduha do 4.200 m³/h,
- maksimalna ulazna snaga do 330 W,
- niske{0}}opcije šuma do 10 dB(A).
KARAKTERISTIKE
- Kompaktan dizajn:kompaktna struktura podržava ograničen prostor za instalaciju.
- Visoka fleksibilnost:Veličine radnog kola i specifikacije motora mogu se odabrati za različite primjene.
- Visoko{0}}precizno navođenje zraka:Jedinstvena struktura izlaza pruža ciljano navođenje zraka.
- Gladan rad i niska buka:Radno kolo sa više-lopatica i precizno vođenje kućišta osiguravaju tihi rad.
- Visok protok vazduha:vazduh se ravnomerno isporučuje u široku izlaznu površinu pri relativno niskom statičkom pritisku.
- Energetski{0}}efikasna potrošnja:Opcije EC motora smanjuju potrošnju električne energije i operativne troškove.
PREDNOSTI EC MOTORA
- Učinkovite performanse pri bilo kojoj brzini rotacije ventilatora, uključujući vrlo malu brzinu.
- Niska emisija topline i kompaktne dimenzije motora s vanjskim rotorom.
- Maksimalna brzina ventilatora ne zavisi od frekvencije mreže.
- Pogodan za spajanje na 50 Hz i 60 Hz napojnu mrežu.
- Potreba za energijom je oko jedne trećine niža od standardnih motora.
- Podržava podešavanje PC parametara, razmjenu podataka i centraliziranu kontrolu ventilatora.
EC CROSS FLOW VENT
Predstavljamo osnovne podatke uključujući EC modele ventilatora s poprečnim protokom, napon, protok zraka i statički pritisak, zajedno sa P-Q krivuljama da precizno odgovaraju vašim zahtjevima za ventilaciju. Slobodno nas kontaktirajte.
TEHNIČKI PODACI
| DEO BR. | VoltageV | FrekvencijaHz | CurrentA | SnagaW | BrzinaRPM | Protok zrakam³/h | Pritisak vazduhaPa | BukadB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL{0}TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL{0}T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
ZRAČNE PERFORMANSE
DC CROSS FLOW FAN
Predstavljamo osnovne podatke uključujući modele ventilatora sa DC poprečnim protokom, napon, protok vazduha i statički pritisak, zajedno sa P-Q krivuljama da precizno odgovaraju vašim zahtevima za ventilaciju. Slobodno nas kontaktirajte.
TEHNIČKI PODACI
| DEO BR. | VoltageV | FrekvencijaHz | CurrentA | SnagaW | BrzinaRPM | Protok zrakam³/h | Pritisak vazduhaPa | BukadB(A) |
|---|---|---|---|---|---|---|---|---|
| VF{0}T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD{0}T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD{0}T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF{0}T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD{0}T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD{0}T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF{0}T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD{0}T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD{0}T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD{0}T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |

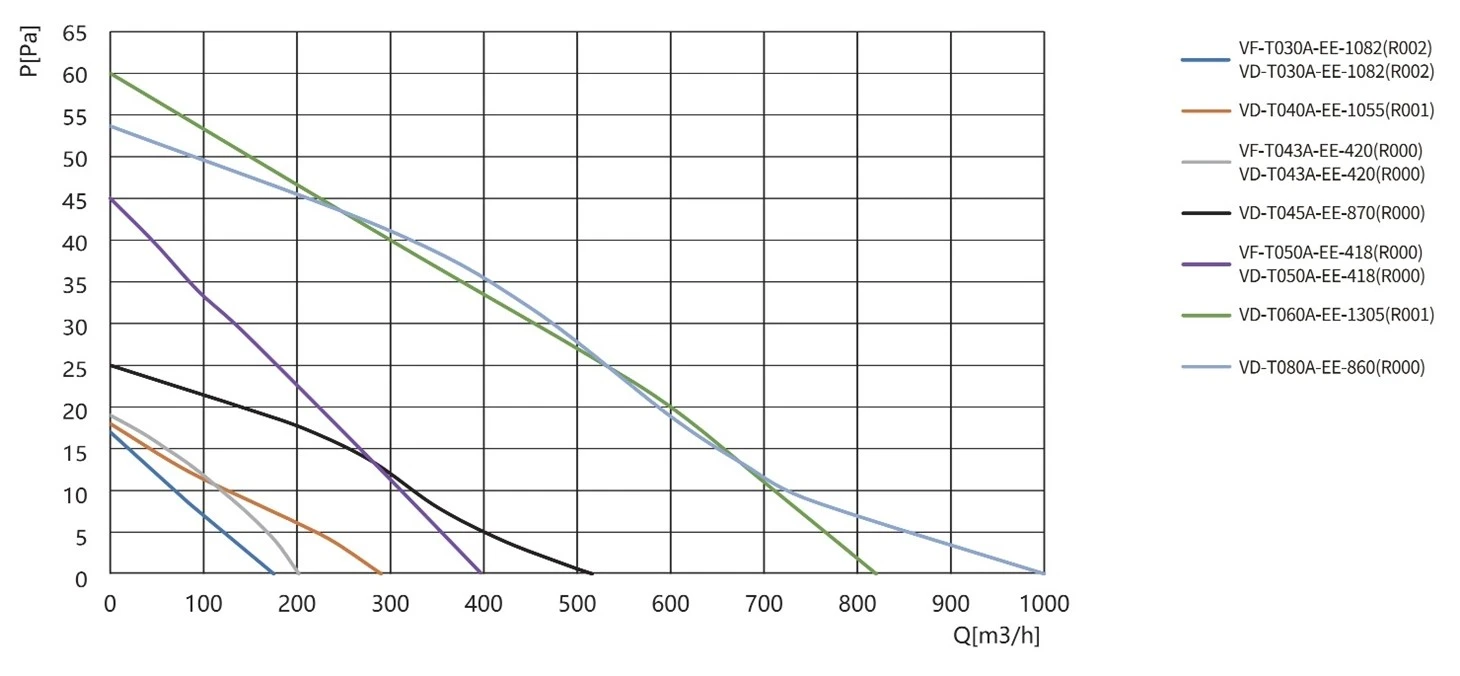

ZRAČNE PERFORMANSE
AC CROSS FLOW VENT
Predstavljamo osnovne podatke uključujući modele ventilatora sa poprečnim protokom naizmenične struje, napon, protok vazduha i statički pritisak, zajedno sa P-Q krivuljama da precizno odgovaraju vašim zahtevima za ventilaciju. Slobodno nas kontaktirajte.
TEHNIČKI PODACI
| DEO BR. | VoltageV | FrekvencijaHz | CurrentA | SnagaW | BrzinaRPM | Protok zrakam³/h | Pritisak vazduhaPa | BukadB(A) |
|---|---|---|---|---|---|---|---|---|
| VL{0}T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL{0}T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL{0}T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL{0}T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL{0}T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC{0}T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL{0}T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL{0}T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL{0}T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL{0}T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL{0}T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL{0}T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |
ZRAČNE PERFORMANSE
INŽENJERSKA SARADNJA OD
ZAHTJEVI ZA PROIZVODNJU
Projekti ventilatora s poprečnim protokom nisu samo standardna kupovina ventilatora. Pravi dobavljač treba da podrži integraciju opreme od prvog zahteva kroz dokumentaciju, testiranje uzoraka, pilot validaciju i stabilnu masovnu proizvodnju.
Requirement brief
Potvrdite aplikaciju, protok vazduha, statički pritisak, ciljnu buku, dimenzije, napon, temperaturu i godišnju potražnju.
Prijedlog i dokumenti
Navedite preporučeni model, tablicu sa podacima, 2D/3D datoteke, napomene o montaži i električno rješenje.
Testiranje uzoraka
Kupac testira protok vazduha, buku, porast temperature, kontrolnu logiku i prostor za sklapanje u stvarnoj opremi.
Pilot validacija
Potvrdite BOM, konektore, nosače, pakovanje, vijek trajanja i konzistentnost u maloj proizvodnoj seriji.
Masovna proizvodnja
Snabdijevanje prema prognozi i ritmu narudžbe uz kontinuirano poboljšanje troškova, buke i energetske performanse.
-
![Blauberg 40mm AC unakrsni ventilatori za klima uređaj]()
Blauberg 40mm AC unakrsni ventilatori za klima uređajCertifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
-
![Blauberg 60mm AC tangencijalni ventilator visoke efikasnosti 115V unakrsni ventilator za električni grijač i vitrine]()
Blauberg 60mm AC tangencijalni ventilator visoke efikasno...Certifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
-
![80mm AC tangencijalni ventilator 230V 70W visoko efikasan ventilator za HVAC sistem, frižider, vazdušnu zavesu]()
80mm AC tangencijalni ventilator 230V 70W visoko efikasan...Certifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
-
![80mm AC unakrsni ventilator 230V HVAC ventilator visokog statičkog tlaka za zračnu zavjesu i rashladnu opremu]()
80mm AC unakrsni ventilator 230V HVAC ventilator visokog ...Certifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
-
![Kompaktni 80mm EC tangencijalni unakrsni ventilator za hlađenje medicinske opreme]()
Kompaktni 80mm EC tangencijalni unakrsni ventilator za hl...Certifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
-
![48mm AC ventilator s poprečnim protokom 220V tangencijalni ventilator s aluminijskim kotačem]()
48mm AC ventilator s poprečnim protokom 220V tangencijaln...Certifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
-
![EC 100mm energetski-efikasan poprečni-ventilator za hlađenje klima uređaja]()
EC 100mm energetski-efikasan poprečni-ventilator za hlađe...Certifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
-
![60mm AC niskošumni tangencijalni ventilator za HVAC i hlađenje elektronike]()
60mm AC niskošumni tangencijalni ventilator za HVAC i hla...Certifikat: UL, CE, ROHS, CCC, ISO;. Sposobnost nabavke: 400.000 komada godišnje;. MOQ: 1~100 kom na osnovu EXW cijene; 100 kom iznad na osnovu FOB cijene.. HS kod:8414593000
OSNOVNE USLUGE IZ VENTILATORA UKRSNOG PROTOKA
PROIZVOĐAČ
Pomažemo proizvođačima opreme da pretvore zahtjeve za protok zraka, prostor, buku, napon i pouzdanost u rješenja za ventilatore spremna za uzorkovanje, odobrenje i ponovnu proizvodnju.
Inženjerski odabir i prilagođavanje
- Pregledajte ciljni protok zraka, statički tlak, prostor za instalaciju, ulazni i izlazni put, ograničenje buke, temperaturu, napon i način upravljanja.
- Preporučite opcije AC, DC ili EC motora, promjer i dužinu radnog kola, kontrolu brzine, smjer montaže, štitnike, nosače i konektore.
- Dajte tablice sa podacima, 2D crteže, 3D CAD, dijagrame ožičenja i uzorke specifikacija za podršku dizajnu korisnika-u.
- Podržava prilagođene dužine, rad na visokim{0}temperaturama, otpornost na vlagu, nisko-podešavanje buke, dugotrajni-dizajn i konfiguracije{3}}specifične aplikacije.
Uzorkovanje, validacija i stabilno snabdevanje
- Napravite uzorke za provjeru uklapanja, ispitivanje protoka zraka i buke, termička ispitivanja i pilot proizvodnju prije konačnog odobrenja.
- Podržite provjere performansi, validaciju pouzdanosti, ulazne inspekcijske dokumente i dokaze o usklađenosti gdje je to potrebno.
- Upravljajte alatima, specifikacijom, konzistentnošću motora i impelera, pakovanjem, etiketiranjem i sljedivosti proizvodnje kako biste smanjili varijacije u šarži.
- Omogućite pilot-narudžbu za planiranje masovne-proizvodnje, podršku zamjene i dugoročnu-opskrbu za programe OEM opreme.

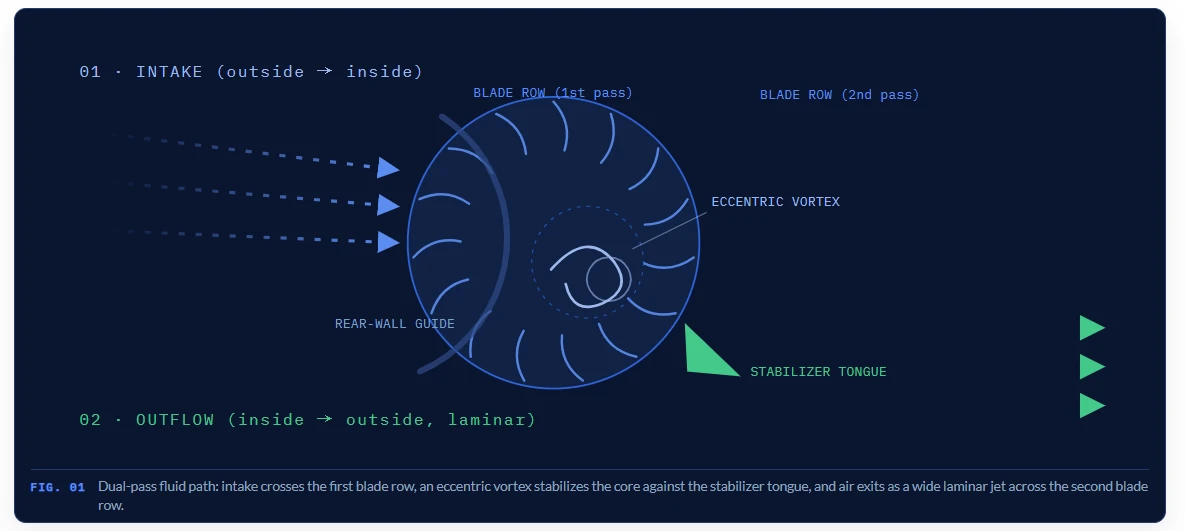

KAKO RADI VENTILATOR UKRSNOG PROTOKA?
Definirajuća karakteristika ventilatora s poprečnim strujanjem da zrak dvaput prolazi kroz impeler, jednom se usmjerava kroz otvorenu stranu rotora i ponovo kada izlazi kroz suprotnu stranu u izlazni spiralni krug (volute).

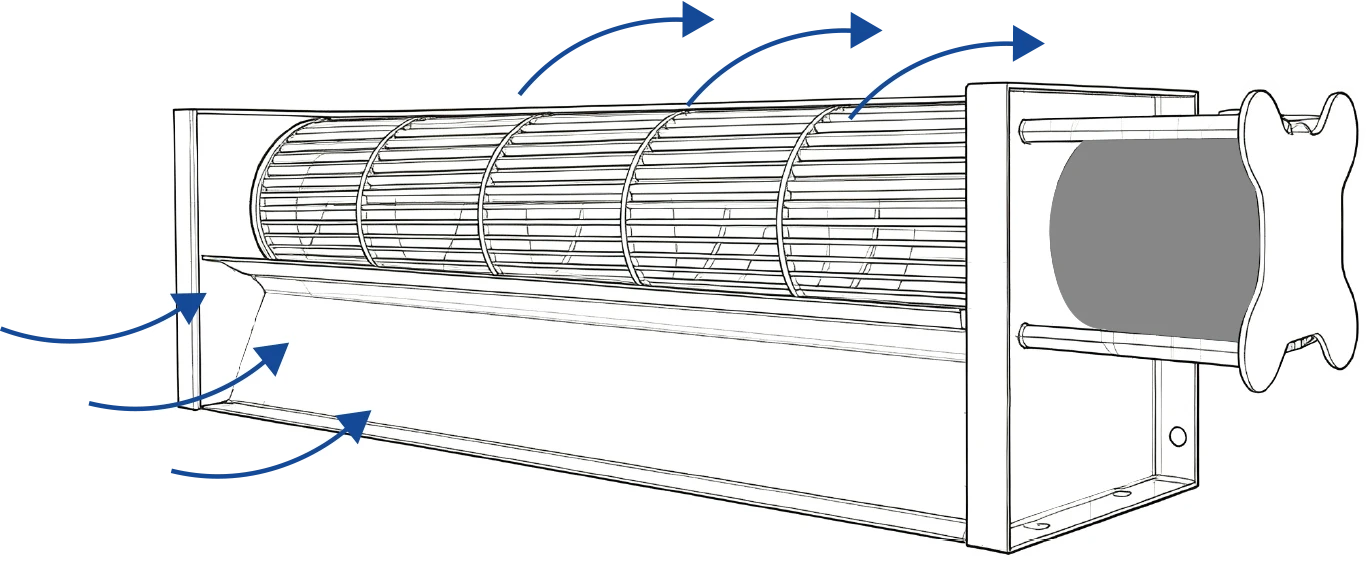

Evo kompletnog puta protoka vazduha:
Air Intake
Ambijentalni zrak se uvlači kroz ulaznu rešetku duž cijele dužine cilindričnog radnog kola -cijela dužina rotora postaje aktivni ulaz zraka.
First Blade Pass
Lopatice koje se okreću naprijed -ubrzavaju zrak radijalno prema unutra dok prelazi poprečno kroz rotor, dobijajući brzinu i zamah.
Formiranje jezgra vrtloga
Stabilizirajući ekscentrični vrtlog se formira u blizini spiralnog jezika, koji učvršćuje obrazac protoka i održava dosljedan statički pritisak po cijeloj širini izlaza.
Second Blade Pass
Zrak prolazi kroz impeler drugi put, podižući dodatnu brzinu prije nego što se usmjeri prema izlaznom kolu.
Laminarni pražnjenje
Zrak izlazi kroz izlaznu rešetku kao široka, glatka, laminarna (niska-turbulencija) ploča - ravnomjerna po cijeloj dužini radnog kola.
- → Ravnomjernija izmjena toplote:ravnomeran protok vazduha sprečava pojavu vrućih/hladnih tačaka preko zavojnica HVAC isparivača i grejnih elemenata.
- → Manja aerodinamička buka:glatki, paralelni slojevi vazduha proizvode znatno manje buke turbulencije od rotacionog aksijalnog pražnjenja.
- → Predvidljive performanse vazdušne zavese:kontinuirani, neprekinuti vazdušni sloj na vratima sa konstantnom brzinom od ivice do ivice.
Konfiguracija motora i ležajeva
Pogonski motor je obično montiran na jednom kraju osovine bubnja, izvan strujanja zraka, povezan preko precizne -projektirane osovine. Ovo vanjsko postavljanje motora smanjuje toplinsko opterećenje na namotajima motora, pojednostavljuje servisiranje i sprječava da toplina motora kontaminira struju zraka.
Klizni ležajevi
niži trošak; pogodno za horizontalnu montažu u lakim-primjenama
Kuglični ležajevi
ocijenjeno 40.000-50,000+ sati; pogodan za bilo koju orijentaciju montaže i kontinuirane cikluse rada
KLJUČNE SPECIFIKACIJE I PARAMETRI
Sljedeća tabela definiše okvir performansi u tri glavne kategorije veličina. Uvijek zatražite testne podatke od proizvođača na vašoj stvarnoj radnoj tački (protok zraka + statički pritisak), a ne samo maksimum slobodnog-zračnog zraka.
| PARAMETER | MalaManje ili jednako 80 mm | Srednje80-120 mm | Veliki >120 mm |
|---|---|---|---|
| napon (DC) | 5V / 12V | 12V / 24V | 24V / 48V |
| napon (AC) | 110V/220V | 110V/220V | 110V/220V |
| MaxAirflow | 10-40 CFM | 40-120 CFM | 120-200+CFM |
| Nivo buke | 25-35 dB
|
30-42dB
|
35-50dB
|
| Statički pritisak | 0,05-0,15 in H₂O | 0,10-0,25 inH₂O | 0,15-0,35 in H₂O |
| Životni vijek (kuglični ležaj) | 40.000-50.000 sati | 40.000-50.000 sati | 40.000-50.000 sati |
| Tipične primjene | Mali aparati, elektronika | HVAC, prečistači zraka | Komercijalna HVAC, zračne zavjese |
Dužina radnog kola u odnosu na protok vazduha
Jedna od najmoćnijih dizajnerskih sloboda koju nude ventilatori s poprečnim protokom je prilagodljiva dužina radnog kola. Protok zraka se približno linearno mjeri s dužinom radnog kola, omogućavajući precizno usklađivanje širine izlaza:
Reperi performansi buke
| NIVO BUKE | POGODNOST ZA OKOLIŠ | TIPIČNI TIP MOTORA |
|---|---|---|
| <30 dB | Premijum stambene, medicinske-vrste, klima uređaji za spavaće sobe | EC/DC bez četkica |
| 30-40dB | Standardna stambena HVAC, kancelarije, stambeni prostori | DC/AC kondenzator |
| 40–50 dB | Komercijalni, laka industrija, skladišta | AC / zasjenjeni{0}}pol |
| >50 dB | Teška industrija (potrebna je izolacija buke) | AC tri{0}}fazni |
Omjer širine i visine, protok zraka i skaliranje gustine
Metrika koja razlikuje tangencijalni ventilator je visok odnos širine i visine između dužine radnog kola (L) i vanjskog prečnika (D). Mali prečnici od 25-150 mm su upareni sa linearnim dužinama od 76 mm do preko 1200 mm - tako da se zapreminski protok može udvostručiti produženjem L, bez povećanja brzine vrha, prečnika ili lokalizovanog šuma.
Generiranje pritiska ostaje nisko- tipično 12-100 Pa - a statički pritisak je osjetljiv na gustinu okoline (iako gustina ne mijenja volumetrijski protok):
Protokol kalibracije.Referentne vrijednosti su potvrđene pod slobodnim-vazduhom, horizontalnom osovinom, 20-25 stepeni, referentnom gustinom ρ= 1.2 kg/m³, nakon 5-minutnog zagrijavanja.
VRHUNSKA PRIMENA VENTILATORA POKRSNOG PROTOKA
Jedinstvena kombinacija ravnomjernog protoka zraka, tankog profila i skalabilne dužine čini ventilatore s poprečnim protokom komponentom izbora u više-industrijama velikog obima.
Konvektori za grijanje, radijatori toplinske pumpe i grijanje rovova
Konvektori za grijanje, radijatori toplinske pumpe i sistemi podnog grijanja koriste tanke tangencijalne puhače za ravnomjerno kretanje toplog zraka duž prozorskih linija i dugačkih podnih kanala. Duga pokrivenost pražnjenja odgovara izmjenjivačima topline, dok niska-promjenjiva brzina DC ili EC poboljšava udobnost i može se integrirati sa sobnim termostatima ili BMS platformama.
Vazdušne zavese
Vazdušne zavjese iznad maloprodajnih vrata zahtijevaju dugačku, neprekinutu zračnu ploču po cijeloj širini vrata. Jedno rotor ventilatora s poprečnim protokom koji radi cijeli raspon proizvodi kontinuiranu potrebnu barijeru - sa dosljednom brzinom od ruba do ruba pri tipičnim izlaznim brzinama od 8-12 m/s.
Pročišćivači zraka i grijači soba
Prečišćivači zraka i pločasti/keramički grijači u stilu toranj- koriste ventilatore sa poprečnim protokom za kretanje zraka kroz filtere ili grijaće elemente iz tankog kućišta. Tanak poprečni-presjek omogućava elegantan dizajn tornja koji bi bio nemoguć sa centrifugalnim ventilatorima.

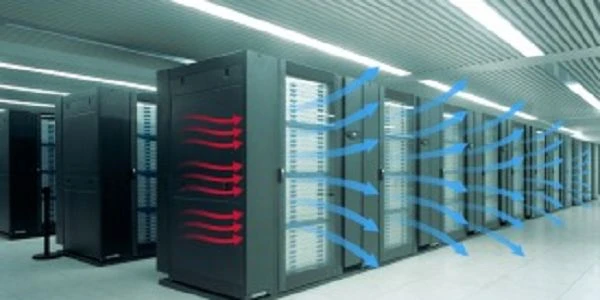

Elektronika, Data Center & Transformator Cooling
Štampači, fotokopirni uređaji, telekom kućišta, oprema za rek, uređaji za testiranje toplinskog{0}}opterećenja centara podataka i suhi transformatori imaju koristi od širokog laminarnog pražnjenja unakrsnog toka. Protok zraka se širi preko PCB površina, ležišta za emulator servera i namotaja transformatora kako bi se spriječile vruće tačke dok podržavaju prilagođene zahtjeve napona, brzine ventilatora i{2}}izlaza grijača.
Hlađenje, oprema za hranu i kontrola pećnica
Komercijalni hladnjaci, komercijalne kuhinje, oprema za hranu, kontrole kućnih pećnica i oprema za pakovanje oslanjaju se na ventilatore s poprečnim protokom za ravnomjernu cirkulaciju zraka kroz kompaktne kanale. Dizajn se može prilagoditi za visoke temperature, vlažnost, mast, grijaće elemente, štitnike, specijalne konektore i lokalizirano hlađenje u kontinuiranim proizvodnim sistemima.
Medicinska oprema i laseri
Ventilatori, grijači pacijenata i oprema za dijagnostičko snimanje zahtijevaju skoro-tihi, precizno kontrolirani protok zraka-bez kontaminacije. Ventilatori sa poprečnim protokom se takođe koriste u eksimer laserima (poluprovodnička fotolitografija) gde su visoke brzine cirkulacije gasa sa preciznom uniformnošću kritične za stabilnost snage lasera.
CROSS FLOW FAN VS. AXIAL VS. CENTRIFUGALNO
Razumijevanje razlike između ventilatora s poprečnim protokom u odnosu na druge glavne tipove ventilatora je bitno za ispravnu primjenu
izbor. Svaki tip se ističe u posebnom režimu rada.
Ventilator sa poprečnim protokom
- Smjer protoka zrakaPoprečno / okomito
- Flow PatternUniformni laminarni list
- Raspon pritiskaNiska-Srednja
- Nivo bukeNisko
- Form FactorTanak, izdužen
- Kontrola brzineOdlično (PWM/0-10V)
- Najbolja upotrebaRavnomjeran protok zraka-široko područja
Aksijalni ventilator
- Smjer protoka zrakaParalelno sa osovinom
- Flow PatternRotaciono/Turbulentno
- Raspon pritiskaNisko
- Nivo bukeSrednje
- Form FactorKompaktan, kružni
- Kontrola brzineDobro
- Najbolja upotrebaVeliki volumen, otvoren prostor
Centrifugal Fan
- Smjer protoka zrakaRadijalno prema van (90%)
- Flow Pattern{0}}Mlaz velike brzine
- Raspon pritiskaSrednje{0}}Visoka
- Nivo bukeSrednje{0}}Visoka
- Form FactorGlomazno, okruglo kućište
- Kontrola brzineDobro
- Najbolja upotrebaVisok pritisak, kanalski sistemi
AC VS. DC VS. EC CROSS FLOW VENT
Tip motora je jedina najupečatljivija specifikacijska odluka za energetsku efikasnost, performanse buke,
i životni vek. Evo direktnog poređenja.
AC Cross Flow Ventilator
- Jednostavan sklop, nije potreban kontroler
- Najniža jedinična cijena
- Direktan rad iz mreže (110V-240V).
- Fiksna brzina (ograničena kontrola)
- Veća buka pri punoj brzini
- Niska efikasnost{0}}djelog opterećenja
DC unakrsni ventilator
- Potpuna PWM/0-10V kontrola brzine
- Niska buka pri svim brzinama
- 12V/24V/48V DC kompatibilan
- Baterija i EV kompatibilan
- Zahtijeva DC napajanje
- Veći jedinični trošak u odnosu na AC
EC ventilator sa poprečnim protokom
- AC mrežni ulaz, efikasnost DC motora
- Puna varijabilna brzina (0-100%)
- BACnet/Modbus/0-10V kompatibilan
- ErP /EnergyStar usklađen
- Najduži životni vijek (50,000+ sati)
- Najveći jedinični trošak
Povežite-na-efikasnost i standarde
Budući da zrak dvaput prelazi naprijed-zakrivljeni red lopatica, unutrašnji gubici se inherentno udvostručuju i ekscentrični vrtlog kontinuirano izvlači kinetičku energiju. Ukupna efikasnost žice-na-vazduh je proizvod tri pod-efikasnosti:
Naslijeđeni AC zasjenjeni-polovi su ograničili ukupnu efikasnost na 12-25 %; moderni EC motori sa vanjskim-rotorom podižu ga na 45-55 %, sa ravnom, predvidljivom krivom snage koja dostiže vrhunac na koljenu krive statičkog pritiska.
Usklađenost sa propisima
Troškovi životnog ciklusa i ROI nadogradnje EC
B2B nabavke treba da daju prioritet ukupnim troškovima vlasništva nad troškovima kapitala. Niski-indukcijski ventilator je jeftiniji za kupovinu, ali skuplji za rad; EC nadogradi ROI modele direktno:
trčanje
= duže
noseći život
Kako odabrati pravi ventilator s poprečnim protokom
Slijedite ovaj sistematski proces od 7 koraka kako biste odredili ispravan poprečni ventilator za vašu aplikaciju. Posao
kroz svaki korak u nizu - preskakanje koraka je primarni uzrok problema sa performansama na terenu.
Definirajte svoje zahtjeve za prijavu
ldentry osnovni slučaj upotrebe: HVAC, zračna zavjesa, hlađenje elektronike, uređaj ili industrijski proces. Svaka kategorija ima uspostavljene standarde protoka zraka i buke koji odmah sužavaju raspon specifikacija.
Izmjerite raspoloživi prostor
Zabilježite maksimalnu dužinu, širinu (dubinu) i visinu omotača za instalaciju. Dužina rotora sa poprečnim protokom se obično može prilagoditi; Uobičajeni promjeri impelera se kreću od 50 mm do 140 mm za DC, do 150 mm+ za AC.
Izračunajte potreban protok vazduha
Koristite termičko opterećenje sistema za izračunavanje minimalno potrebnog CFM. Za aplikacije hlađenja:
Dodajte sigurnosnu marginu od 20% prije odabira. Odaberite ventilatore koji će raditi na manje od ili jednakom 80% nominalnog maksimalnog protoka zraka za optimalnu pouzdanost i buku.
Procijenite statički pritisak sistema
Procijenite pad pritiska na svim komponentama koje se nalaze ispod (filteri, rešetke, izmjenjivači topline, kanali). Ventilatori sa poprečnim protokom optimizovani su za nizak do srednji statički pritisak (obično do 0,3-0,4 in H
Odaberite Tip motora
- AC:cijena je primarni pokretač, promjenjiva brzina nije potrebna
- DC 12V/24V:baterijski/prijenosni sistemi, potrošački uređaji, osjetljivi-na buku
- DC 24V/48V:EV ventilacija kabine, industrijski DC autobusi
- EC:komercijalni HVAC, zeleni-certificirani projekti, kontinuirani rad u visokim uslovima
Odredite ograničenje šuma
Uspostavite maksimalan prihvatljiv SPL na udaljenosti od 1 metar. Zatražite podatke o buci od proizvođača na vašoj stvarnoj radnoj tački, a ne samo na maksimalno-slobodnom zraku:
- Stambeni/medicinski:Manje ili jednako 35 dB(A)
- Ured/komercijala:Manje ili jednako 40 dB(A)
- Laka industrija:Manje ili jednako 50 dB(A)
Potvrdite zahtjeve zaštite okoliša i certifikata
- IP ocjena:IP44 (otporan na{1}}prskanje) ili IP54 (prašina + prskanje) za vlažna/prašna okruženja
- temperatura:Standard Manje od ili jednako +70 stepena; visoke-verzije do +105 stepena ili više
- Certifikati:CE, UL, RoHS, REACH prema propisima ciljnog tržišta
- ležaj:Kuglični ležajevi obavezni za ne-horizontalnu montažu ili produžene cikluse rada
INSTALACIJA, INTEGRACIJA I TRENDOVI
POravnavanje VRATILA I LEŽAJI
Horizontalna montaža na stabilnu osnovnu ploču je idealna; vertikalne orijentacije zahtijevaju dvostruke-zapečaćene kuglične ležajeve (ne čahure) da nose aksijalni potisak.
SPREČITE OTKRIVANJE VRATILA
Dugi impeleri mogu popustiti pod vibracijama ili termičkim pomakom - dodati elastomerne izolacijske nosače između kućišta i šasije.
ČIŠĆENJE ZONE
Održavajte jasnu granicu od najmanje 1,5 x vanjskog promjera impelera na ulazu i ispuštanju; ograničenje remeti vrtlog, podižući buku i opadajući pritisak.
Instalacija i održavanje
- Ravni dizajn podržava instalaciju u uskim prostorima.
- Izlazni uglovi kao što su 45 stepeni, 90 stepeni i 180 stepeni mogu da odgovaraju različitim prostorima za ugradnju.
- Horizontalna ili vertikalna instalacija može se odabrati za različite zahtjeve protoka zraka.
- Modularni dizajn se može usko integrirati s drugim komponentama.
- Radno kolo i kućište se mogu jednostavno očistiti kako bi se smanjilo nakupljanje prašine.
- Motori s vanjskim rotorom ili podijeljeni dizajn olakšavaju održavanje i zamjenu.
Tipične industrije
- Kućni aparati:unutrašnji klima uređaji, prečistači zraka, odvlaživači, grijači.
- Komercijalna upotreba:vazdušne zavese, rashladni ormari, sistemi podnog grejanja, sistemi ventilacije u liftovima.
- Industrijska upotreba:hlađenje elektronske opreme, štamparska industrija, tekstilna industrija, industrijska oprema za uklanjanje prašine i čišćenje.
- prijevoz:automobilski klima uređaji i željeznički tranzit.
Tehnološki trendovi
CFD-podešeni asimetrični razmak noževa širi lopatice-propušta buku u širok spektar bijelog-šuma, dok EC kontrolne ploče ugrađuju mikro-senzore za predviđanje održavanja preko Modbus RTU-a. Indeksi zaoštravanja- EU Ecodesign sub-125 W i California Title 24- postepeno ukidaju indukcijske modele s fiksnom brzinom u korist konfiguracija bez četkica s promjenjivom brzinom.
Često postavljana pitanja o ventilatoru s poprečnim protokom
za kupce i OEM
Za šta se koristi poprečni ventilator?
Koja je razlika između ventilatora s poprečnim protokom i aksijalnog ventilatora?
Koliko dugo traje ventilator sa poprečnim protokom?
Mogu li se ventilatori s poprečnim protokom koristiti sa PWM kontrolom brzine?
Na kojem naponu rade poprečni ventilatori?
Koja je razlika između ventilatora s poprečnim protokom i ventilatora s poprečnim protokom?
Da li su ventilatori sa poprečnim protokom energetski efikasni?
Suzhou Blauberg Motoren Technology Co., Ltd. je jedan od najprofesionalnijih proizvođača i dobavljača ventilatora s poprečnim protokom u Kini, koji se odlikuje kvalitetnim proizvodima i dobrom uslugom. Budite sigurni da ćete kupiti u rasutom stanju prilagođene poprečne ventilatore iz naše tvornice. Dobrodošli da nas kontaktirate za ponudu.
