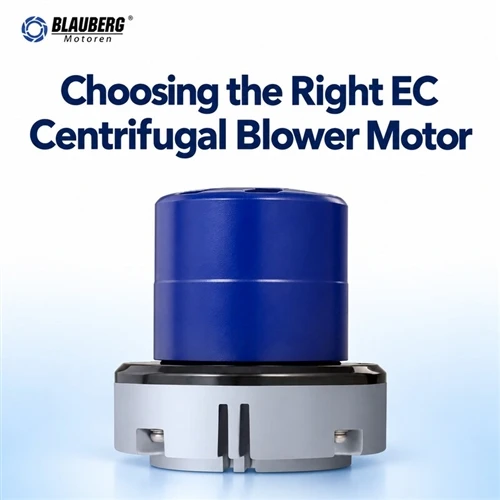

Kako odabrati pravi EC centrifugalni motor ventilatora za moj projekat?

Ako ste ikada zurili uHVACshematski, industrijski dizajn ventilacije, ili čak DIY projekt kvalitete zraka i pitao se: "Čekaj, da li mi zaista treba EC centrifugalni motor puhala za ovo?" nisi sam. Prodajem EC motore za ventilatore više od 8 godina, a broj ljudi koji su došli do mog stola i rekli da su kupili pogrešan motor (preslab za posao ili su potrošili toliko energije da su potrošili svoj budžet za 6 mjeseci) je naglo porastao. EC motori zvuče otmjeno, ali oni su samo radni konji koji napajaju sve, od klimatizacije na krovu vaše kancelarije do razmjene zraka u čistim sobama u bolnici. Ulov? Odabir pravog nije samo preuzimanje najvećeg na lageru. Radi se o tome da ga uskladite sa specifičnim potrebama vašeg projekta, i tu većina ljudi pogreši.

Počnimo s osnovama: zašto EC u odnosu na stare AC motore koji su svi koristili decenijama? AC motori su glasni, troše energiju kada ne radite punom parom, a teško ih je fino podesiti. EC (elektronski komutirani) motori? Oni su bez četkica, imaju ugrađene kontrole i mogu savršeno prilagoditi brzinu prema potrebama vašeg sistema. To znači niže račune za energiju, tiši rad i duži životni vijek – sve je to važnije nego što mislite kada bi vaš projekt trebao trajati 10+ godina. Ali evo stvari: nisu svi EC motori ventilatora stvoreni jednaki. Jednom sam naterao momka da unese mali motor od 120 W za skladište od 2000 kvadratnih stopa i pita se zašto je njegov plafon uvek bio vlažan od ustajalog vazduha. Ups. Hajde da razjasnimo tačno kako da izbegnemo tu grešku.

Prvo stanite na svom "odaberite pravoEC motor" putovanje: utvrdite potrebu za protokom vazduha i pritiskom vašeg sistema. O tome se ne može pregovarati i to je korak koji većina ljudi preskače jer zvuči kao matematički žargon. Ali je jednostavno, obećavam. Protok vazduha se meri u CFM (kubnim stopama u minuti) - to je koliko vazduha treba vašem sistemu da se kreće. jedinice upravo sada) - toliko teško motor mora progurati taj zrak kroz kanale, filtere ili druge prepreke Ako imate dugi, uski kanali ili HEPA filter koji ograničava zrak, potreban vam je veći pritisak, ako je u pitanju kratak, otvoreni prostor bez kanala.

Hajde da ovo povežemo sa stvarnim proizvodima koje prodajem, jer ćete to zapravo videti na delu. Ako vam je potreban motor za standardnu ​​kancelarijsku ili malu stambenu HVAC postavku, [230vCentrifugal Fanssa vanjskim motorom rotora 0-10v] je solidna opklada. Kalibriran je za potrebe umjerenog pritiska, tako da podnosi 1.000 do 2.500 CFM bez preopterećenja, a kontrola od 0-10 V znači da možete daljinski podešavati brzinu (savršeno za pametne zgrade). Ali ako radite na malom, uskom prostoru - poput ventilatora za kupatilo ili malog serverskog ormara - nešto manje ima smisla. Blauberg MEC3L-72-25P 72mm 230V 115W EC motor je napravljen za kompaktna podešavanja. Sa 72 mm, uklapa se u ta uska mjesta za montažu, a njegova snaga od 115 W je sasvim dovoljna za 200 do 800 CFM, što je upravo ono što je potrebno malim stambenim ili hobi projektima. Ne mogu vam reći koliko je ljudi spasilo svoj projekat potrebe za prilagođenim kanalom tako što su uzeli ovaj umjesto većeg, glomaznijeg motora.

Slijedi: zahtjevi za napajanje i kontrolu. Ovo je još jedna oblast u kojoj vidim da ljudi rasipaju novac. EC motori rade na naponu od 115 V ili 230 V, a odabir pogrešnog znači da ćete morati ponovo ožičiti cijeli sistem, ili još gore, izgorjeti motor prije nego što počne. 230V je standard za veće, industrijske projekte jer može prenijeti više snage na veće udaljenosti bez gubitka napona. 115v je odličan za manje, stambene ili lake komercijalne projekte gdje nemate teške električne vodove koji prolaze kroz prostor.

Takođe, kakva vam je kontrola potrebna? Želite li jednostavan prekidač za uključivanje/isključivanje ili trebate daljinski podesiti brzinu radi uštede energije? Većina EC motora dolazi sa nekom vrstom kontrole, a 0-10v je industrijski standard za kontrolu promjenjive brzine jer je jeftin i radi s gotovo svim sistemima automatizacije zgrade. Ako radite na malom projektu koji ne zahtijeva promjenjivu brzinu, možete koristiti EC motor s fiksnom brzinom, koji je pristupačniji.

Čekaj, hajde da pričamo o toj opciji od 115 V jer me stalno pitaju o tome. [115v Motor Out Centrifugal Fan Motor 0-10v Motor Blower] je savršen za svakoga ko radi na stambenoj HVAC rekonstrukciji, malom skladištu ili ventilacijskom sistemu staklenika. Kompatibilan je sa standardnim kućnim napajanjem od 115 V, tako da ne morate dovoditi električara da nadogradite svoje ožičenje, a kontrola od 0-10 V znači da možete prilagoditi brzinu po potrebi. Imao sam mušteriju prošle godine koja je ovo koristila za svoj staklenik - prilagođava brzinu ventilatora na osnovu temperature, i rekao je da je smanjio račun za struju za ventilaciju za 30% u prvoj godini. To je vrsta pobede koju volimo da vidimo.

Još jedan veliki faktor: veličina i prostor za montažu. Ne mogu vam reći koliko puta je neko naručio motor jer ima pravu CFM ocjenu, samo da bi shvatio da neće stati u kanal ili nosač koji imaju. EC motori dolaze u svim veličinama, od malih 50 mm jedinica za male ispušne ventilatore do ogromnih 200 mm+ motora za industrijsku ventilaciju. Izmjerite prvo mjesto za montažu - visinu, širinu, dubinu i uzorak rupa za montažne konzole - prije nego što pogledate specifikacije motora. Ako radite na industrijskom projektu s velikim kanalima, trebat će vam nešto dovoljno snage da progura zrak kroz te velike vodove. [230v 170W Big Motor Ec Centrifugal Fan Motors Electrical] je napravljen za to. Sa snagom od 170 W, podnosi veći pritisak i veći CFM (do 4.000 CFM), tako da je savršen za skladišta, proizvodne pogone ili velike komercijalne HVAC sisteme. Takođe je izdržljiv za kontinuirani rad, što je neophodno za industrijske instalacije u kojima motor radi 24 sata dnevno.

Ako ste negdje između - poput poslovne zgrade srednje veličine ili maloprodajne radnje - [230v 115W Big Motor Ec Centrifugal Fan bez četkica motor] je odlična sredina. Sa 115 W, dovoljno je moćan za rad kanala srednjeg pritiska (1.000 do 3.000 CFM), ali i dalje energetski efikasan, tako da ne morate trošiti bogatstvo na struju. Postavio sam ih u maloprodajne prostore od 10.000 kvadratnih stopa i savršeno se nose sa razmjenom zraka - čak i kada je radnja prepuna ljudi i potrebna mu je dodatna ventilacija.

Ne zaboravimo na izdržljivost i nivo buke, posebno ako je vaš projekat u zauzetom prostoru. EC motori su mnogo tiši od starih motora na izmjeničnu struju, ali neki su napravljeni za teška, bučna okruženja (poput proizvodnih pogona), a drugi su dizajnirani za mirne prostore (poput ureda ili bolnica). Potražite motore sa ocjenom razine buke (mjereno u dB) ako vam je to važno. Manji motori, poput Blauberg MEC3L-72-25P, su super tihi - odlični su za stambene prostore u kojima bi glasan ventilator smetao. Veći industrijski motori imaju veći nivo buke, ali su napravljeni da izdrže teške uslove, tako da su vredni toga za skladišta u kojima buka nije glavna briga.

Oh, i energetska efikasnost – ovo je velika stvar koju većina ljudi zanemaruje kada bira motor. EC motori su mnogo efikasniji od AC motora, ali neki su bolji od drugih. Potražite motore s visokim IE (International Efficiency) ocjenama - IE4 je najviši za EC motore, a to znači da ćete uštedjeti najviše novca na računu za struju. Na primjer, standardni AC motor može imati efikasnost od 60-70%, dok je EC motor 80-90%. Tokom 10 godina, ta razlika iznosi hiljade dolara. Recimo da imate motor koji radi 8 sati dnevno, 365 dana u godini. Razlika u efikasnosti od 10% između dobrog EC motora i lošeg znači da ćete potrošiti dodatnih 500 USD godišnje na struju. To je jednostavno.

Čekaj, hajde da pričamo o uobičajenim greškama koje vidim da ljudi čine, jer izbegavanje njih će vam uštedeti mnogo glavobolje. Prvo, nemojte samo tražiti najviši CFM motor koji možete pronaći. Ako kupite motor koji može da se kreće 5.000 CFM, ali vašem sistemu treba samo 2.000 CFM, trošite energiju i imaćete veće račune za komunalije. Drugo, ne zaboravite na pritisak. Motor koji je odličan za otvorene prostore možda neće imati dovoljan pritisak da progura zrak kroz dugi kanal. Imao sam kupca prije nekoliko godina koji je kupio motor od 2.000 CFM za kanal od 100 stopa, i jedva da je pokretao zrak jer je pritisak bio prenizak za to dugo trajanje. Treće, nemojte zanemariti napajanje. Ako vaša zgrada ima samo 115 V napajanje, nemojte naručiti motor od 230 V - morat ćete pozvati električara za nadogradnju, što je skupo i dugotrajno. Četvrto, nemojte preskočiti prostor za montažu. Imao sam kupaca da šalju motore nazad jer nisu izmjerili otvore svojih kanala, pa je motor bio prevelik da stane.

Sada, hajde da sve ovo spojimo u kratku kontrolnu listu koju možete koristiti za svoj sljedeći projekat:

1. Izračunajte potreban CFM i pritisak: Koristite duktulator ili alat za HVAC da odredite koliko vam je zraka potrebno i koliko jako ga motor mora gurnuti.
2. Provjerite svoje napajanje: da li je 115v ili 230v? To će odmah suziti vaše motorne mogućnosti.
3. Odlučite o potrebama kontrole: Da li vam je potrebna promjenjiva brzina (0-10v) ili fiksna brzina?
4. Izmjerite prostor za montažu: širinu, visinu, dubinu i uzorak rupe za montažu.
5. Odaberite ocjenu efikasnosti: Potražite motore s oznakom IE4 kako biste uštedjeli na računima za energiju.
6. Uskladite izdržljivost s vašim okruženjem: tihi stambeni prostori naspram grubih industrijskih okruženja.
7.

Ako i dalje niste sigurni, to je sasvim normalno. Radim to godinama, pa čak i dvaput provjeravam specifikacije za velike industrijske projekte. Najbolji dio kod EC motora je to što se savršeno uklapaju za gotovo svaki projekat - samo morate znati što tražiti.

Hajde da ovo završimo kratkim primjerom kako ovo funkcionira u stvarnom životu. Pretpostavimo da radite na poslovnoj zgradi od 2.500 kvadratnih stopa sa kanalom od 50 stopa, kojoj je potrebno 2.200 CFM, promjenjivom kontrolom brzine i tihim radom za zauzete prostore. šta biraš? [230v centrifugalni ventilatori sa vanjskim rotorskim motorom 0-10v] su upravo to. Ima odgovarajući CFM i pritisak, radi na 230 V (standardno za poslovne zgrade), ima kontrolu od 0-10 V i dovoljno je tih za kancelariju. Još jedan primjer: vlasnik kuće nadograđuje svoj ispušni ventilator u kupaonici, treba mu 300 CFM, 115 V i male veličine. Blauberg MEC3L-72-25P je savršen - dovoljno mali da stane u postojeći kanal, koristi standardnu ​​struju u domaćinstvu i dovoljno je tih da ne čuje dok gledate TV.

Na kraju krajeva, odabir pravog EC centrifugalnog motora ventilatora ne mora biti komplikovan. Radi se o usklađivanju specifičnih potreba vašeg projekta sa specifikacijama motora, a ne samo nagađanju na osnovu cijene ili marke. Pomogao sam stotinama kupaca da odaberu pravi motor, i mogu vam reći da oni koji odvoje vrijeme da urade ovaj korak na kraju imaju sisteme koji neometano rade godinama, štede im novac na energiji i izbjegavaju gnjavažu vraćanja pogrešnog dijela.

Ako radite na projektu i još uvijek niste sigurni koji motor je pravi za vas, tu sam da vam pomognem. Bilo da vam je potrebna pomoć pri izračunavanju CFM-a i tlaka, pronalaženju napajanja ili samo želite još jednom provjeriti da li motor odgovara vašem prostoru, ne ustručavajte se kontaktirati. Imamo sve proizvode spomenute ovdje i još mnogo toga, tako da možemo pronaći upravo ono što vam je potrebno za vaš projekat.

Reference:

1. Ministarstvo energetike SAD. (2022).HVAC sistemVodič za efikasnost.
2. Air Movement and Control Association International. (2021).Centrifugal BlowerStandardi specifikacije motora.
3. Međunarodna elektrotehnička komisija. (2020). IE ocjena efikasnosti za električne motore.
4. Blauberg Group. (2023). Priručnik za primjenu EC motora za ventilacijske sisteme.
5. Uprava za sigurnost i zdravlje na radu. (2022). Najbolje prakse industrijske ventilacije.
