Kako birate industrijske centrifugalne ventilatore za efikasne OEM sisteme?
Praktični vodič za tipove ventilatora, veličinu, efikasnost, buku i zahtjeve za primjenu.
Odaberite industrijucentrifugalni ventilatoriusklađivanjem potrebnog protoka zraka i tlaka sa dokumentiranom krivom ventilatora, zatim provjerom električnog napajanja, instalacijskog prostora, kontrola i radnih uslova. Uporedite ulaznu snagu i zvuk na istoj radnoj tački. Potvrdite kompletan sklop opreme prije puštanja modela u proizvodnju.
Katalog može identificirati obožavatelja koji obećava, ali oprema oko njega određuje da li taj izbor funkcionira. Filteri se opterećuju, zavojnice odolijevaju protoku zraka, ulazni zazori se mijenjaju i kontrolne komande variraju tokom dana. Za OEM inženjera ili tim za nabavku, korisno pitanje je stoga kako odabrati ventilator koji pruža potrebne performanse u cijelom predviđenom radnom rasponu.
Ovaj vodič povezuje dizajn centrifugalnog ventilatora s odlukama potrebnim za HVAC opremu, jedinice za obradu zraka,hlađenje data centrai ventilaciju mašina. Također objašnjava kada potraga za inline ventilatorom, krovnom ispušnom jedinicom ili pokretačem zraka za restauraciju opisuje drugačiji zahtjev za kupovinu.

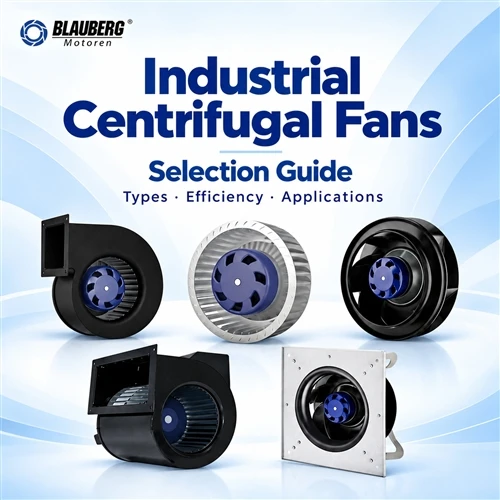

Pet Blauberg centrifugalnih konfiguracija proizvoda, raspoređenih s lijeva na desno u istom redoslijedu kao u usporedbi ispod. Zasnovano na ilustraciji proizvoda koje je isporučila kompanija{1}}; ovaj pregled ne dodjeljuje-specifične ocjene performansi za model.Istražite proizvode sa centrifugalnim ventilatorom ↗
Koje su različite vrste centrifugalnih ventilatora prikazane ovdje?
Ilustracija prikazuje pet Blaubergovih konfiguracija proizvoda: centrifugalni ventilatori s jednim-ulazom, centrifugalni ventilatori-zakrivljeni prema naprijed, nazad-centrifugalni ventilatori zakrivljeni prema naprijed, centrifugalni ventilatori s dvostrukim-ulazom i utični ventilatori. Svi pokreću zrak kroz rotirajući centrifugalni impeler, ali njihovi nazivi opisuju različite karakteristike. Razumijevanje ovih karakteristika pomaže OEM-u da uporedi prave komponente prije provjere pojedinačnih krivulja modela.
Jedan-ulaz i dvostruki{1}}ulazopisati raspored usisavanja;naprijed-zakrivljeni i nazad-zakrivljeniopisati zakrivljenost oštrice u odnosu na rotaciju;utikač ventilatoropisuje konfiguraciju instalacije. Ovi opisi se mogu preklapati. Na primjer, utični ventilator može imati nazad-zakrivljeno impeler i EC motor. Pet proizvoda ilustruju korisne kataloške porodice, a ne pet međusobno isključivih dizajna lopatica ili svaki dostupan tip centrifugalnog ventilatora.
01 · Centrifugalni puhači sa jednim{0} ulazom
Centrifugalni ventilator sa jednim{0}}ulazom upušta vazduh sa jedne strane radnog kola. Kućište na slici sakuplja radijalno pražnjenje i usmjerava ga prema izlaznom priključku. Za OEM ormar ili ventilacijski sklop, provjerite usisni zazor, orijentaciju pražnjenja i geometriju priključka. Odaberite kompletnu kombinaciju točka-i-kućišta sa njegove dokumentirane krive; ocjena golog radnog kola ne opisuje sastavljeni ventilator.
02 · Centrifugalni ventilatori{0}}zakrivljeni naprijed
Centrifugalni ventilator{0}}zakrivljeni prema naprijed ima lopatice koje se savijaju u smjeru rotacije. Ilustracija prikazuje sklop rotora i motora, čineći vidljivim usko raspoređene lopatice. Geometrija kućišta i predviđeni radni opseg su važni pri integraciji ove konfiguracije. Provjerite ulaznu snagu i opterećenje motora kako se otpor sistema mijenja, posebno kada upoređujete čiste i napunjene filtere. Sam izgled ne može utvrditi njegov protok vazduha, pritisak ili akustične performanse.
03 · Centrifugalni ventilatori{0}}nazad
Centrifugalni ventilator{0}}zakrivljen unatrag ima lopatice koje su zakrivljene od smjera rotacije. U HVAC opremi, filtriranoj ventilaciji i hlađenju mašina, uporedite modele kandidata na traženoj radnoj tački. Pregledajte zajedno krivulju ventilatora, ulaznu snagu i dozvoljeni radni opseg. Prikazani crni točak identifikuje konfiguraciju; njegova boja i izgled oštrice ne dokazuju ocjenu efikasnosti ili prikladnost za određeno okruženje.
04 · Centrifugalni duvaljke sa dva ulaza{0}}
Centrifugalni duvalj s dvostrukim{0}}ulazom, koji se naziva i centrifugalni duvalj s dvostrukim ulazom{1}}, upušta zrak s obje strane sklopa radnog kola. Ostavite prostor za oba usisna puta i provjerite da li obližnji paneli, filteri ili ožičenje ometaju bilo koju stranu. Koristite krivu za stvarnu sastavljenu jedinicu. Dva ulaza ne uspostavljaju dvostruko veći protok vazduha od jednog-usisnog modela: dimenzije točkova, brzina, kućište i radni pritisak takođe utiču na rezultat.
05 · Priključite ventilatore
Utični ventilator se integriše u kućište opreme ili plenum, obično bez pojedinačnog spiralnog kućišta. Na slici kvadratna montažna ploča i raspored nosača ilustruju mehanički interfejs. Za klima jedinice i CRAC opremu, pregledajte ulazni zazor, geometriju plenuma, pristup uklanjanju i kontrole. Ako je odabran EC utikač ventilator, potvrdite njegovo napajanje i upravljačka sučelja iz tačne dokumentacije modela; sam pojam "utični ventilator" ne specificira tehnologiju motora.
| Konfiguracija | Korisno pitanje za poređenje | Šta provjeriti |
|---|---|---|
| 01 · Centrifugalni ventilator sa jednim ulazom | Može li zrak doći do ulaza i izaći kroz predviđeni izlaz? | -Jednostrani ulazni zazor, izlazna orijentacija i kompletna kriva ventilatora. |
| 02 · Centrifugalni ventilator-zakrivljeni prema naprijed | Da li kombinacija radnog kola-i-kućišta ispunjava puni radni opseg? | Geometrija kućišta, ulazna snaga i opterećenje motora kako se mijenja otpor. |
| 03 · Centrifugalni ventilator-zakrivljeni unazad | Da li zadovoljava potreban protok zraka i pritisak uz odgovarajuću ulaznu snagu? | Efikasnost radne tačke, geometrija ulaza i dozvoljeni radni opseg. |
| 04 · Centrifugalni duvalj sa dva ulaza | Da li su oba ulaza dostupna unutar kabineta? | Razmak sa obje strane, prepreke i performanse sklopljene jedinice. |
| 05 · Priključite ventilator | Mogu li plenum opreme i raspored montaže podržati rad? | Raspored plenuma, mehaničko uklapanje, pristup servisu i{0}}specifične kontrole za model. |
Istražite Blaubergove centrifugalne puhače s jednim-ulazom, centrifugalne ventilatore naprijed, centrifugalne ventilatore unazad, centrifugalne ventilatore s dvostrukim-ulazom i EC utičnice. Koristite ove porodice za izbor proizvoda, a zatim dovršite izbor centrifugalnih ventilatora koristeći odgovarajući protok zraka, pritisak, električne i instalacijske zahtjeve.
Koje modele centrifugalnih ventilatora trebate pregledati?
Opisi proizvoda izBlauberg katalog centrifugalnih ventilatora. Potvrdite odabrani model na svom radnom mjestu prije puštanja u promet.
Koje informacije čine izbor centrifugalnog ventilatora pouzdanim?
Započnite sa operativnim zahtjevom koji tim opreme može provjeriti. Navedite protok zraka u m³/h ili CFM i tlak u Pa ili inčima vodomjera. Navedite da li je zahtjev za tlak statički ili ukupni pritisak i odredite gdje se primjenjuje. Vrijednost tlaka bez definirane granice može dovesti do poređenja za razliku od kataloških krivulja.
Uključite stvarni put zraka: ulaznu rešetku, filter, izmjenjivač topline, prigušivače, prijelaze kanala, klapne i odvod. Zabilježite uvjete čistog-filtera i kraja{2}}usluga-kada oni utiču na rad. Za promjenjivi rad, definirajte normalnu točku, minimalnu točku i maksimalnu traženu točku umjesto odabira oko jednog izuzetnog stanja.
Zatim zabilježite temperaturu zraka, nadmorsku visinu ili projektnu gustinu, izloženost vlazi, kontaminaciju i orijentaciju instalacije. Dodajte raspoloživi napon, fazu i frekvenciju. Za EC centrifugalni ventilator navedite kontrolni ulaz i potrebne povratne informacije, uključujući i ono što bi se trebalo dogoditi ako se komunikacija izgubi. Ovi detalji pripadaju početnoj RFQ jer mogu eliminirati inače vjerodostojne modele.
Konačno, definirajte prostorni omotač i zahtjeve za uslugu. Uključuje pristup ulazu, tačke montaže, postavljanje kablova, razmak za uklanjanje i dozvoljenu masu. Ventilator koji stane unutar kućišta možda je nemoguće pregledati ili zamijeniti. Pristup za održavanje tretirajte kao dio odabira centrifugalnog ventilatora, a ne kao kasno podešavanje instalacije.
Kako pristupate određivanju veličine centrifugalnog ventilatora?
Dimenzioniranje centrifugalnog ventilatora počinje na presjeku krive ventilatora i krive otpora sistema. Maksimalni protok vazduha i maksimalni pritisak su obično različiti krajevi omotača performansi. Njihovo kombinovanje u jednu pretpostavljenu radnu tačku proizvodi specifikaciju koju ventilator možda nikada neće isporučiti.
Kao ilustrativni zahtjev, uzmite u obzir OEM sklop kojem je potrebno 3.000 m³/h na 500 Pa. Pre izračunavanja snage zraka pretvorite protok zraka u 0,833 m³/s. Na toj definisanoj bazi pritiska, protok vazduha pomnožen sa pritiskom daje približno 417 W vazdušne snage. Ako je pretpostavljena ukupna efikasnost na istoj osnovi 60%, odgovarajući električni ulaz je približno 694 W. Ovo su nastavne pretpostavke, a ne ocjena ili odabir Blaubergovog modela.
3,000 ÷ 3,600 = 0.833 m³/s
Snaga zraka=0.833 × 500 ≈ 417 W
Električni ulaz=417 ÷ 0,60 ≈ 694 W
Kalkulacija pomaže provjeriti je li procjena ulazne{0}}snage vjerodostojna, ali ne može odabrati promjer radnog kola ili utvrditi prikladnost motora. Dobijte krivu modela pri relevantnoj brzini i uslovima vazduha. Pregledajte krivu snage i proizvođačevo dozvoljeno radno područje, a zatim provjerite šta se dešava kada se otpor mijenja.
Proizvođač-objavio je grafikon performansi za GK-B400E-EC-05. Ukupni pritisak PTu Pa; protok vazduha Q u m3/h. Model i radni uslovi moraju biti potvrđeni u odnosu na trenutnu specifikaciju.Pogledajte izvor i trenutnu specifikaciju ↗
Reproducirani GK-B400E-EC-05 graf je označenPT, što pokazuje ukupni pritisak. Ne treba ga upoređivati direktno sa zahtjevom za statičkim-pritiskom bez dosljedne konverzije i granice testiranja. Prikazani grafikon također ne zamjenjuje kompletnu specifikaciju: potvrdite brzinu, gustinu i uslove ugradnje kod dobavljača prije nego što ga koristite za odabir.
Kako treba ocijeniti efikasnost centrifugalnog ventilatora?
Korisna poređenja efikasnosti centrifugalnog ventilatora drže konstantnim isporučeni protok vazduha, osnovu pritiska i radne uslove. Vrijednost efikasnosti motora sama po sebi ne opisuje gubitke radnog kola, regulatora i instaliranog puta zraka. Isto tako, niže očitavanje snage malo znači ako ventilator isporučuje manje zraka nego što je potrebno opremi.
Za opremu koja troši znatno vrijeme ispod maksimalne potražnje, uporedite nekoliko radnih točaka i njihove godišnje sate. Transparentna procjena energije dodaje električnu snagu u kW pomnoženu satima u svakoj tački. Neka pomoćna opterećenja i pretpostavke upravljanja budu dosljedne kada upoređujete alternative i koristite lokalnu tarifu za električnu energiju tek nakon što je proračun energije završen.
Zakoni o ventilatorima pružaju korisnu preliminarnu provjeru za isti ventilator pri nepromijenjenoj gustini i uporedivim uvjetima: protok zraka varira približno s brzinom, tlak s brzinom na kvadrat i snaga osovine sa brzinom u kocki. Pri 80% brzine, idealizirani omjer snage-vrata je 0,8³, ili 51,2%. Ovo nije obećana ušteda električne energije. Fiksni zahtjevi za tlakom, gubici u kontroli i promjena efikasnosti mogu promijeniti stvarni rezultat.
Za energetski{0}}projekat centrifugalnog ventilatora, zatražite unos{1}}podataka o snazi na radnim tačkama koje su važne. Uporedite nazad-zakrivljeni EC centrifugalni ventilator sa postojećim rješenjem koristeći istu granicu rada i instalacije. TheIzvornik sistema za ventilator- Ministarstva energetike SADpruža pozadinu o sistemskom{0}}baziranom poboljšanju efikasnosti i kontroli brzine.
Zašto instalacija mijenja performanse centrifugalnog ventilatora?
Zategnuto koljeno u blizini ulaza, začepljeni ulaz ili nagli prijelaz na izlazu mogu poremetiti protok koji ulazi ili izlazi iz ventilatora. Instalirani sklop stoga može isporučiti manji protok zraka nego što sugerira laboratorijski aranžman. AMCA opisuje ove gubitke kao sistemski efekat i raspravlja o tome kako nepovoljni uslovi na ulazu i izlazu povećavaju opterećenje ventilatora.
Pregledajte crtež ormarića prije nego što finalizirate dizajn centrifugalnog ventilatora. Provjerite obližnje zidove, strukturalne šine, filtere i snopove ožičenja. Sačuvajte zazore određene za odabrani model i procijenite stvarni raspored plenuma. Ne postoji univerzalna dimenzija zazora koja odgovara svakom radnom kolu, kućištu i instalaciji.
Proizvođač-objavio je GK-B400E-EC-05 dimenzionalni crtež, reprodukovan bez uklanjanja oznaka dimenzija. Provjerite trenutnu reviziju crteža prije integracije.Pogledajte izvor i trenutnu specifikaciju ↗
Dimenzionalni crtež odgovara na pitanja o montaži i omotu. Ne uspostavlja aerodinamički razmak niti dokazuje da će oprema ispuniti akustični cilj. Testiranje prototipa treba da koristi ulaz, izlaz, štitnike i filtere. Ako se promijeni izgled radi rješavanja problema s pakovanjem, ponovno provjerite protok zraka, ulaznu snagu i zvuk zajedno.
Za pozadinu o ovim efektima, pogledajteAMCA-in sistem{0}}uvođenje efekata. Podržava metodu instalacije o kojoj se ovdje raspravlja i nije zahtjev za sertifikaciju za ilustrovani ventilator.
Koje aplikacije centrifugalnih ventilatora odgovaraju OEM opremi?
Najjača primjena počinje s poznatim zračnim putem i mjerljivim opterećenjem. Blaubergov katalog i stranice sa aplikacijama pružaju puteve do HVAC, klima uređaja, elektronike i hlađenja opreme. Svaki projekat još uvijek treba model-specifičnu provjeru protoka zraka, pritiska, okruženja i električne integracije.
Klima komore i HVAC ventilacija
Centrifugalni ventilatori za klima komore moraju savladati kombinovani otpor filtera, zavojnica i povezanih kanala. Za EC utični ventilator za integraciju AHU, definirajte potrebni tlak na granici jedinice i identificirajte koji su unutrašnji gubici uključeni. Za naknadnu ugradnju-zida ventilatora također je potreban prostor, izolacija, kontrole i planiranje usluga. Zadržite čista i napunjena kućišta filtera u poređenju.
Hlađenje data centra i CRAC oprema
Ventilatori za hlađenje podatkovnog centra rade u okviru veće strategije topline i protoka zraka. Odredite normalan rad, smanjeno opterećenje i potreban odgovor na nestanak ventilatora. Nekoliko paralelnih ventilatora ne uspostavlja automatski redundantnost: preostali ventilatori, raspoloživi raspon brzine i kontrolna sekvenca moraju podržavati dogovoreni zahtjev. Za ventilatore CRAC jedinice, koordinirajte zavojnicu, kućište i put isporuke prije nego što odobrite odabir.
Pročišćavanje zraka i filtrirana ventilacija
Centrifugalni ventilator za pročišćavanje zraka mora isporučiti potreban protok u odnosu na odabrani otpor filtera. Definirajte kriterije zamjene, pratite relevantne radne varijable i omogućite pristup za čišćenje. Za FFU ili laboratorijsku-opremu, ventilator je samo jedna komponenta. Svaki zahtjev za čistoćom, zadržavanjem ili performansama cijele{4}}jedinice zahtijeva dokaze za kompletnu montažu.
Hlađenje mašina i kućišta
Industrijski ventilator za hlađenje može pomicati zrak kroz hladnjake, izmjenjivače topline ili prolaze ormarića. Odredite toplotno opterećenje, dozvoljene temperature i najgore radno okruženje prije prevođenja zahtjeva u protok zraka ventilatora. Prašina, kondenzacija i recirkulacija zaslužuju posebnu pažnju. Nemojte zaključivati o prikladnosti za korozivne plinove, eksplozivnu atmosferu ili vruće procesne ispušne plinove iz opće riječi "industrijski".
Kako možete pošteno uporediti buku centrifugalnog ventilatora?
Uporedite buku centrifugalnog ventilatora pri potrebnom protoku vazduha i pritisku, sa istom metodom instalacije i merenja. Snaga zvuka i zvučni pritisak su različite veličine. Rezultat zvučnog-pritiska zavisi od udaljenosti, karakteristika prostorije i položaja mikrofona; jedna vrijednost dB(A) bez tih detalja nije dovoljna za fer poređenje.
Za projekat centrifugalnog ventilatora{0}}sa niskim nivoom buke, definirajte da li se cilj odnosi na ulazni zvuk, izlazni zvuk, zračenje kućišta ili buku u zauzetom prostoru. Zatražite informacije o frekventnom{2}}opsegu kada su tonski šum ili akustični tretman važni. Tiši ventilator uz besplatnu isporuku možda neće ostati tiši iza proizvodnog filtera i izlaza.
Prije povećanja brzine kako biste povratili protok zraka koji nedostaje, provjerite ulazni i ispusni raspored. Poremećaj protoka, labave ploče i vibracije koje se prenose konstrukcijom mogu doprinijeti žalbi. Zabilježite konfiguraciju, komandu brzine i radnu tačku tokom testa buke tako da se buduća promjena proizvodnje može uporediti s prihvaćenim uzorkom.
Kada je potrebna drugačija specifikacija za pretragu ugradnih,{0}}krovnih auspuha i restauracije?
Centrifugalni inline ventilatorimontiraju se za rad unutar putanje kanala. Provjerite priključne veličine kompletne jedinice, instalirane performanse, montažu i pristup servisu. Blaubergovakategorija inline kanalnih ventilatoraje korisna početna tačka, ali potvrdite točnu tehnologiju i model radnog kola umjesto pretpostavke da je svaki linijski proizvod centrifugalan.
Centrifugalni krovni ventilatoriopišite krovni{0}}izduvni sklop. Specifikacija se mora odnositi na kućište, krovni interfejs, izloženost vremenskim prilikama i raspored pražnjenja, kao i komponentu ventilatora. Goli centrifugalni impeler ili utični ventilator nije automatski kompletan krovni-izduvni proizvod. Prije naručivanja provjerite dobavljača montaže i namjeravanu funkciju ispušnih plinova.
Pitanja oOgraničenja centrifugalnih ventilatora velike -amperaže u sanaciji oštećenja od vodetiče se drugačijeg sistema. Električna struja sama po sebi ne uspostavlja koristan površinski protok zraka ili učinak sušenja. Za poređenje opreme za restauraciju potrebni su stvarni radni ulaz, dostupno napajanje, smještaj i strategija{2}}uklanjanja vlage. Povećanje amperaže nije zamjena za provjeru željenog rezultata.
Slično,Ograničenja centrifugalnih ventilatora velike-amperaže u strukturnom sušenjune može se riješiti iz kataloga OEM komponenti. Kretanje zraka je jedan dio procesa, a standardni ventilator za ventilaciju ne bi trebao biti predstavljen kao certificirana jedinica za restauraciju bez potrebnog dokaza o proizvodu. Ove razlike pomažu kupcima da zatraže ispravnu opremu umjesto da biraju iz nepovezane kategorije ventilatora.
Pretraživanje{0}}posebno za lokaciju kao što je"industrijski centrifugalni ventilatori New Jersey"dodaje zahtjev za uslugu tehničkoj specifikaciji. Kupci bi trebali potvrditi pokrivenost isporuke, odgovornost za puštanje u rad, dostupnost zamjene i lokalnu podršku. Takva pretraga ne utvrđuje da proizvođač ima ured, skladište ili instalacijski tim u New Jerseyu.
Šta spada u planiranje održavanja centrifugalnih ventilatora?
Održavanje centrifugalnog ventilatora počinje s uputama za odabrani model i stanjem kompletnog sklopa. Osigurajte siguran pristup i slijedite proceduru izolacije opreme prije inspekcije. Zabilježite model ventilatora, električnu konfiguraciju i reviziju kontrole kako zamjenski rad ne bi uveo nekompatibilnu komponentu.
Pregledajte ulaz, impeler i okolni put zraka na kontaminaciju ili prepreke koristeći odobrenu metodu održavanja. Provjerite integritet montaže, štitnike, kablove i konektore. Slušajte promjene u zvuku i istražite vibracije, ponovljene greške ili smanjen protok zraka. Intervali servisa bi trebali odražavati radne sate i izloženost kontaminaciji umjesto proizvoljnog rasporeda koji se kopira između aplikacija.
Raspored EC motora može izbjeći zamjenu četkica, a sklop direktnog-pogona može izbjeći održavanje remena, ali filteri i zračni prolazi i dalje zahtijevaju pažnju. Ne tretirajte opći opis motora "bez održavanja-" kao obećanje da cijeli sistem ventilacije ne treba pregledati.
Šta trebate poslati kada tražite preporuku Blaubergovih obožavatelja?
Uz upit pošaljite sažeti radni list i montažni crtež. Odredite da li vam je potrebna komponenta ventilatora, ventilator sa kućištem ili kompletna ventilaciona jedinica. Ovo čini razliku između poređenja porodica kataloga i davanja korisne preporuke modela.
| RFQ ulaz | Uključi |
|---|---|
| Dužnosti | Protok vazduha, statički ili ukupni pritisak, jedinice, gustina i radni slučajevi. |
| Električno napajanje | Napon, faza, frekvencija i sva ograničenja napajanja. |
| Integracija | Prostorni omotač, raspored ulaza i izlaza, montaža i servisni razmak. |
| Kontrole | Komanda brzine, nadzor, zahtjevi za alarmom i odgovor na kvar. |
| Životna sredina | Opis temperature, vlažnosti, kondenzacije, prašine i{0}}vazduha. |
| Prihvatanje | Ograničenja snage i zvuka, metoda mjerenja i uvjeti{0}}ispitivanja uzorka. |
Kao jedan dokumentovani primjer,GK-B400E-EC-05 stranica proizvodanavodi EC utični ventilator od 400 mm sa trofaznim napajanjem od 230 VAC i 0-10 VDC ili PWM kontrolom brzine. Takođe navodi RS485 komunikaciju i povratne informacije od tahometra. Ovi detalji se odnose na taj model; provjerite trenutnu specifikaciju, kontrolni protokol i ožičenje prije integracije.
Proizvođač-objavio je referencu ožičenja GK-B400E{{3}EC-05. Za instalaciju koristite trenutne električne upute za specifične modele.Pogledajte izvor i trenutnu specifikaciju ↗
Zatražite trenutnu krivu performansi, crtež sa dimenzijama i električni dokument za svaki model koji uđe u uži izbor. Zadržite tačan sufiks i reviziju dokumenta na specifikaciji kupovine. Samo porodično ime ne može uspostaviti zamjenjivo ponašanje pri montaži, opskrbi ili kontroli.
Kako potvrđujete obožavatelja koji je ušao u uži izbor prije proizvodnje?
Napravite uzorak sa predviđenim kućištem, filterom, štitnicima i komponentama izlaza. Identifikujte revizije ventilatora i kontrolera u zapisniku o ispitivanju, a zatim definišite uslove prihvatanja pre merenja. Cilj je pokazati da predloženi sklop ispunjava ponovljiv zahtjev, s dovoljno informacija da drugi inženjer može reproducirati poređenje.
Zabilježite protok zraka, tlak, električni ulaz i relevantna opažanja temperature pri normalnoj potražnji i u specificiranim graničnim slučajevima. Uključite akustična mjerenja prema dogovorenoj metodi. Odvojite rezultate čistog-filtra i učitanog{3}}filtra i razlikovati izmjerene vrijednosti od procjena. Prazno mjerenje treba ostati prazno dok se test ne završi.
Provjerite ponašanje upravljanja kao i stalan rad. Provjerite očekivani odgovor na minimalnu komandu, promjene u potražnji i bilo koji specificirani gubitak-stanja{2}}signala. Za nizove ventilatora, dokumentirajte dogovoreni scenario ispada i ponašanje preostalih ventilatora. Izbjegavajte tretiranje uspješnog pojedinačnog-testiranja ventilatora kao dokaza da će kompletan niz zadovoljiti svaki operativni slučaj.
Riješite neslaganja tako što ćete provjeriti postavke mjerenja, otpor sistema, curenje zraka i postavke kontrole u odnosu na odobrenu konfiguraciju. Zabilježite svaku ispravnu promjenu. Kada sklop ispuni svoje kriterije prihvatljivosti, zadržite testirani popis materijala, postavke i crteže kao referencu za proizvodnju. Ovo povezuje originalni izbor centrifugalnog ventilatora s konfiguracijom koju timovi za kupovinu, proizvodnju i servis mogu identificirati.
Često postavljana pitanja
Da li je veći centrifugalni ventilator uvijek efikasniji?
Ne. Efikasnost zavisi od toga gde ventilator radi i od kompletne konfiguracije. Uporedite veličine kandidata pri istom protoku vazduha i pritisku, uključujući opseg kontrole, gubitke u instalaciji i raspoloživi prostor.
Mogu li zamijeniti AC centrifugalni ventilator sa EC verzijom?
Potencijalno, nakon provjere radne krive, zahtjeva za snabdijevanje, dimenzije i kontrolu. Uskladite kompletnu instalaciju i potvrdite zamjenski sklop. Oznaka "EC" ne uspostavlja pad-kompatibilnosti.
Može li se maksimalni protok zraka iz kataloga koristiti za filtriranu jedinicu?
Samo ako odgovarajući pritisak i konfiguracija zadovoljavaju zahtjeve jedinice. Upotrijebite krivu koja uključuje relevantni otpor i potvrdite rezultat sastavljanja s predviđenim filterom i kućištem.
Koja je prva provjera kada je instalirani protok zraka prenizak?
Potvrdite stvarnu komandu brzine, stanje zračnog{0}}puta i osnovu mjerenja. Usporedite ih s odabranim radnim i instalacijskim crtežom prije nego pretpostavite da se motor ili radno kolo moraju zamijeniti.
Kako da uporedim dobavljače centrifugalnih ventilatora?
Zatražite od svakog dobavljača iste{0}}dokaze, crteže, kontrolnu dokumentaciju i uslove prihvatanja uzoraka. Zatim uporedite isporuku, podršku i komercijalne uslove za tačan predloženi model.
Počnite sa svojom radnom tačkom
Podijelite svoj protok zraka, tlak, napon, raspoloživi prostor i aplikaciju sa Blauberg Motoren kako biste razgovarali o odgovarajućim konfiguracijama ventilatora.
Razgovarajte o zahtjevima vašeg ventilatora →Izvori i obim
Model dokumentacije provjeren 29. septembra 2026.; Pregled porodice proizvoda-ažuriran je 30. septembra 2026. Prva ilustracija je redizajnirani izgled zasnovan na umjetničkom djelu proizvoda koje-isporučuje kompanija. Ovaj članak objašnjava metodu odabira i uključuje ilustrativni izračun. Ne prijavljuje novi laboratorijski test ili studiju slučaja instalacije.
- Blauberg GK{0}B400E{2}}EC-05: grafikon performansi, dimenzije i ožičenje.
- DOE: Poboljšanje performansi sistema ventilatora:-osnove sistema ventilatora i procjena energije.
- AMCA: Ublažavanje sistemskog efekta: gubici vezani za{0}}instalaciju.
